3M™ ダイヤモンドグレード™ DG³ 超高輝度反射シート広角プリズム型フルキューブ 4090シリーズ

３Ｍ™ ダイヤモンドグレード™ DG³ 超高輝度反射シート広角プリズム型は、精密なフルキューブコーナー反射素子を使用したプリズムタイプの反射シートです。特に夜間では、３Ｍ™ ダイヤモンドグレード™ DG³ 超高輝度反射シート広角プリズム型（フルキューブ）と比較した場合反射度が高く、三面体キューブを使用した一般的なプリズム型シートよりも優れた視認性を得ることができます。

ダイヤモンドグレード™ DG³ 超高輝度反射シート広角プリズム型は、ほぼ100％の反射素子面をもつ反射シートを実現しました。

感圧性の接着剤を使用しております。

製品の特長

反射効率が最大フルキューブ

三面体プリズム素子を用いた反射シートは、コーナー付近の一部は再帰反射をしていませんでした。
DG3超高輝度反射シートは、ほぼ100％の反射素子面をもつ反射シートを実現しました。

DG3超高輝度反射シートは、シートの内部にフルキューブ素子があり、その表面をプラスチックフィルムが覆っています。下部はシーリングフィルム、接着剤層、ライナーで構成されており、長年にわたって光学上の特性が接続するように工夫された、独自の構造を誇っています。

プリズム型反射シートの構造

プリズム型反射シートは特殊なキューブコーナーレンズで、入射光を光源方向に反射する再帰性反射シートです。

製品情報

色	ホワイト 4090	イエロー 4091	レッド 4092	ブルー 4095	グリーン 4097	蛍光イエロー 4081	蛍光黄緑 4083
反射輝度代表値	570 cpl	380 cpl	75 cpl	50 cpl	70 cpl	275 cpl	375 cpl
耐候性	12年					10年

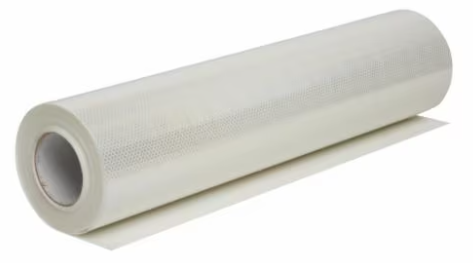

ロールサイズ	914ｍｍ×45.7ｍ 1220ｍｍ×45.7ｍ	914ｍｍ×5ｍ		1220ｍｍ×5ｍ		914ｍｍ×5ｍ
印刷特性	シルクスクリーン印刷
素材	透明プラスチックフィルム、キューブコーナーレンズ、空気層等

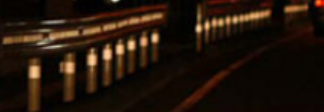

用途	交通標識・反射テープ・センサー反射板
